Produktdetails:
Zahlung und Versand AGB:
|
| Eingegebene Zahl: | 2 | Reflexionsdämpfung: | >15DB |
|---|---|---|---|
| Gleichgewicht: | 0-150m@1.485Gb /s | Verbindungsstück: | FC/PC (SC/PC optional) |
| Optischer Kanal: | 1 | Optische Art: | Monomode- (optionale in mehreren Betriebsarten) |
| Wellenlänge: | 1310nm /1550nm | Trasmissions-Abstand: | 0-100km |
| Optikreflexionsdämpfung: | > 15dB | Zappelnde Optik: | < 0=""> |
| Optik-Verbindungsstück: | FC/PC (SC/PC optional) | BNC-Hafen: | 2 |
| BNC-Signalpegel: | 800mV nominal | BNC-Aufstieg/Abfallzeit: | Anzeichen 200ps |
| BNC übertreiben: | < 10=""> | Videoübertragungsgeschwindigkeit: | Maximales 2.97Gb/s |
| BRUSTBEEREN: | < 10="" -9=""> | ||
| Markieren: | 2CH HD SDI zum Faseroptikkonverter,20km HD SDI zum Faseroptikkonverter,Video 3G SDI zum Faserkonverter |
||
Video 2Ch HD-SDI/3G-SDI den Häfen zu des Faser-Konverter-2 BNC und zu 1 optischem Hafen
Technische Parameter
| Optisch | Wellenlänge | 1310nm&1470nm-1610nm |
| Faser-Art | Monomode-, einzelne Faser (Nichterfüllung) | |
| Abstand | 20km | |
| Faser-Schnittstelle | FC (Nichterfüllung) LC/SC/St. (optional) | |
| SDI-Video | Videoschnittstellen-Zahl | 2 |
| Körperliche Schnittstelle | BNC | |
| Max Resolution | 1920 x 1080 @ 60Hz | |
| Videoeingang und Ausgangsimpedanz | 75Ω (unausgeglichen) | |
| Videoeingang/setzte heraus Spannung | Typisch: 1Vpp, minimales 0.5Vpp, maximales 1.5Vpp | |
| Videoübertragungsgeschwindigkeit | Maximales 2.97Gb/s | |
| Video-SDI-Standard | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI), aufzeichnendes SMPTE425M3Gb/s (3G-SDI), serielle Schnittstelle SMPTE424M 3Gb/s (3G-SDI) | |
| Daten | Körperliche Schnittstelle | Der industriekompatible Verbindungsanschluß |
| Schnittstellen-Signal | RS485/RS422/RS232/Manchester | |
| Baud Rate | 0-400Kbps | |
| BRUSTBEEREN | < 10="" -9=""> | |
| Betriebsart | Voll- Duplex/Halbduplex | |
| Elektrisch u. mechanisch | Eingangsleistungs-Anforderungen | DC 5V |
| Stromadapter | WECHSELSTROM 100V~240V | |
| Maße | 19.2*16.7*4.9cm | |
| Verpackung | 34.5*21*9cm | |
| Gewicht | 1.35KG | |
| Umweltsmäßig | Betriebstemperatur | -20°C | +75°C |
| Lagertemperatur | -40°C | +85°C | |
| Arbeitsfeuchtigkeit | 0% | 95% (kondensationsfrei) | |
| MTBF | >100.000 Stunden |
Überblick
Der 2 Kanal HD-SDI/3G-SDI zum Faserkonverter ist eine ideale und wirtschaftliche Lösung für Überwachungsanwendungen. Er empfängt elektrischen Input 8channel 3G-SDI/HD-SDI/SD-SDI, wandelt tadellos SDI-Signal in Monomode--Optiksignal um, dann wandelt optisches Signal in SDI-Signal um. Er stützt Getriebebild von SDTV (143-540Mbps) und HDTV (1.485Gbps), Diagramm 3Gb/s (3G-SDI). Übermittler und Empfänger die Ausgleichung und das Reclocking an der Eingabeeinheit zur Verfügung stellen, um das Signal für konsequente Qualität wieder aufzubauen.
Eigenschaften
SDI-Video
Zahl von Kanälen: 2 chs
Input/setzte heraus Verbindungsstück: BNC 75Ω
Input/Output Spannung: 1,0 Volt pp.
Videoübertragungsgeschwindigkeit: Maximales 3.2Gb/s
Video-SDI-Standards: 270Mbps (SD-SDI)
1.485Gbps/M (HD-SDI)
Diagramm 3Gb/s (3G-SDI)
Daten
Daten verschlüsseln: RS485/RS422/RS232/Manchester
Körperliche Schnittstelle: Industriestandardschraubklemme
Unterstützung der Frequenz/Rate: 0~400K bps
Faser-Optik
Zahl des optischen Hafens: 1
Verbindungsstück: Simplex-FC
Monomode- 20Km
Monomode-: 1310/1550nm (Wahl)
Elektrisch u. mechanisch
Energieadapter: Wechselstrom 100-240V zu DC 5V 2A
Leistungsaufnahme: <3w>
Umweltsmäßig
Betriebstemperatur:- 5C~+75 C
Lagertemperatur:- 5 C~+85 C
Relative Luftfeuchtigkeit: 0%~95% (kondensationsfrei)
MTBF: Stunden >100,000

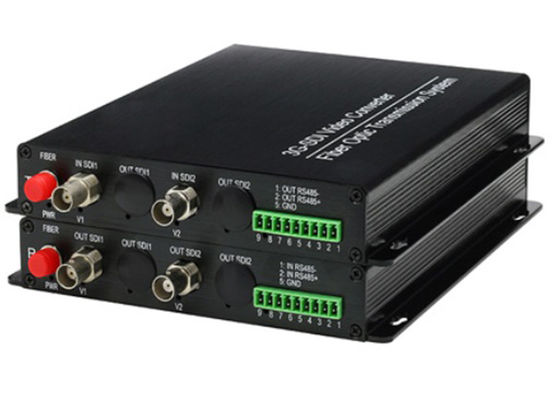

Produktbild
Anwendungs-Diagramm
